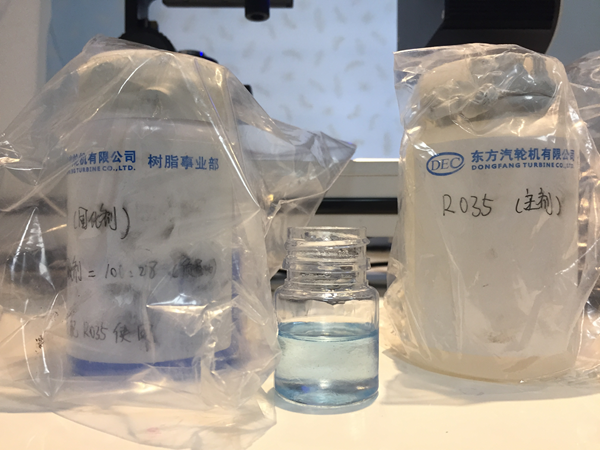

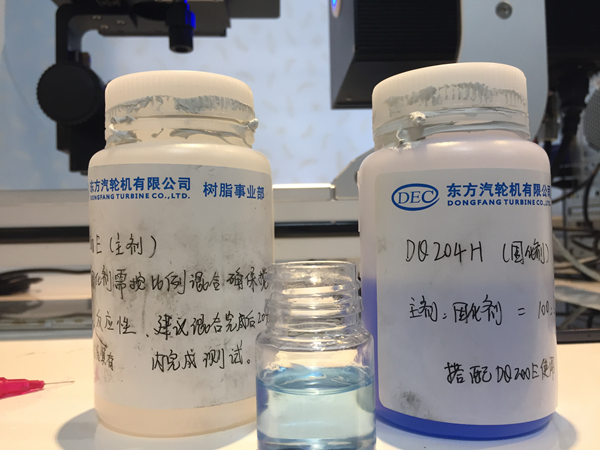

樣品

樹脂混合劑

樣品數量

多個

實驗日期

2017.09.06

實驗員

肖功明

目的：測量兩種樹脂混合劑的表面張力，以及兩種混合劑與纖維樣品的潤濕性能

檢測設備：視頻光學接觸角測量儀 ?型號：SDC-200

測試液體

樹脂混合劑

液滴體積

接觸角2ul，表面張力8±2 uL

客戶要求

測量清洗前后接觸角

?

專業級的高精度注射系統，全電腦控制，液滴控制精度可達0.01μl

工業級可調LED冷光源系統（壽命25000H以上），更清晰的成像，同時避免額外熱度所導致的小液滴揮發

采用高性能日本原裝進口工業機芯，無失真遠心鏡頭，確保最佳的成像效果。

采用USB2.0標準接口，數據傳輸速度快，兼容性高

高強度航空鋁合金結構，模塊化設計理念，可配置各種常用測量附件

自主研發的集成芯片電路控制，保證儀器以最佳狀態運行

多種輔助模塊選取，滿足更多的外部測試條件

提供德國進口的接觸角測量校準樣，確保儀器的精準性（選配）

光學系統頂式法，適合超低角度測量和疏水材料測量

多種接觸角分析方法，更適合多種材料接觸角測量

計算方法，能夠自動識別基準線及輪廓線，無人為誤差

高速全自動操作測量，且直觀讀取數據結果

表面接觸角分析模塊，更簡捷的操作，更準確的結果

視頻快速測試數據，可連續性進測試接觸角形態變化

一鍵式軟件操作: 【按空格鍵】--打開攝像頭； 【按1鍵】--精準的控制滴液；【按2鍵】--高精度的進行全自動測量

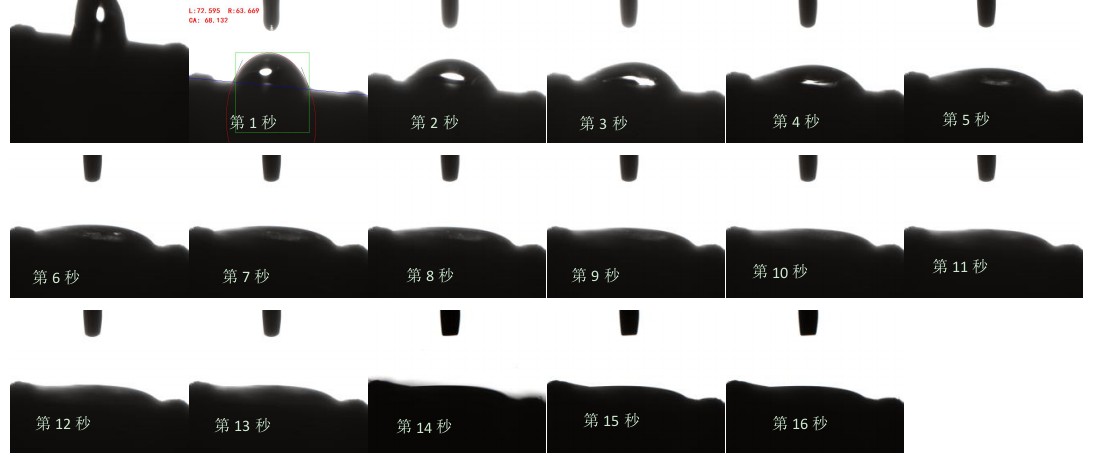

樣品一與纖維樣品的潤濕過程

?

樣品一與纖維樣品的初始接觸角為68.1度，十六秒后基本達到完全潤濕

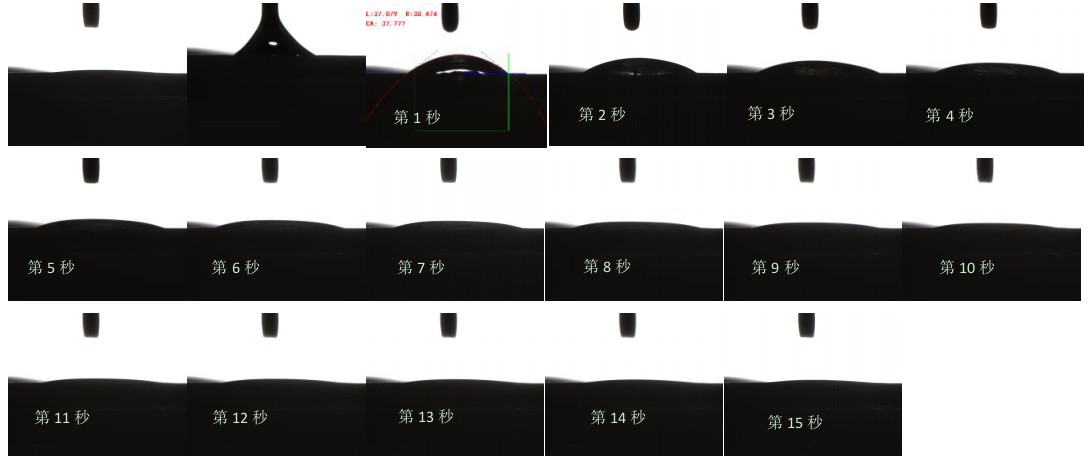

樣品二與纖維樣品的潤濕過程

?

樣品二與纖維樣品的初始接觸角為37.8度，十五秒后基本達到完全潤濕

樣品

混合劑表面張力（單位：mN/m）

樣品一表面張力

?

?

?

36.6

37.5

36.4

樣品二表面張力

?

?

?

35.8

36

35.9
